然而，在一些特殊的焊接環境中，如異型環縫焊接，傳統的焊接機器人往往無法滿足要求。由于焊縫形狀復雜、加工面狀態變化多端，傳統機器人很難實時跟蹤焊縫，并保持焊頭始終垂直于加工面。為了解決這一問題，本文提出了一種自動跟蹤異型環縫焊接機器人，通過機械臂和滾輪架實現移動，并在機械臂末端設置了焊縫自動跟蹤系統。
機器人結構與工作原理：

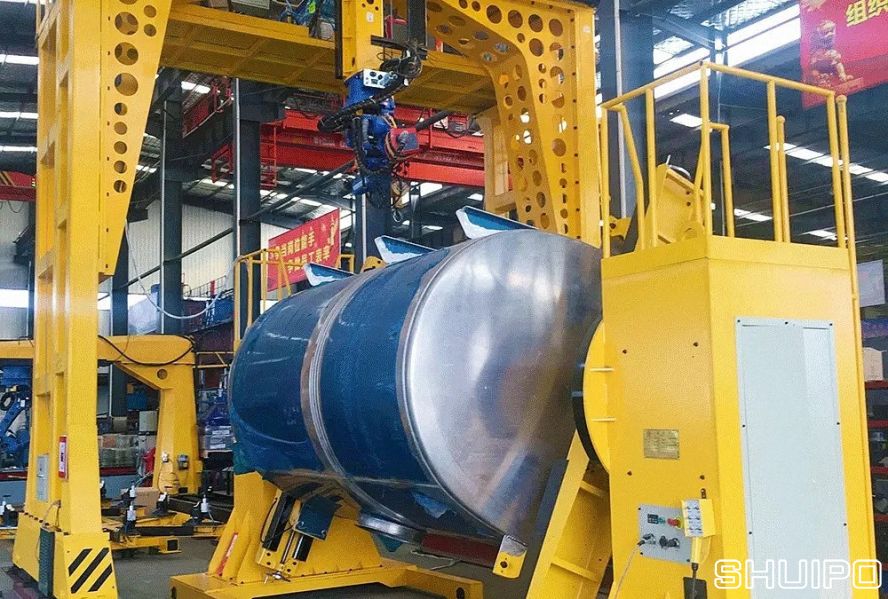

該自動跟蹤異型環縫焊接機器人由機器人底座、機器人移動馬達、機械臂和滾輪架組成。機械臂的末端設置有焊縫自動跟蹤系統，包括定位模塊、行動模塊和焊接模塊。定位模塊通過機器人末端連接軸與機械臂連接，實時獲取加工面狀態信息。上下浮動滑板下端設置有行動模塊，減速電機設置在減速機固定板的后側，減速機固定板的前側通過擺動板旋轉軸可旋轉地設置有擺動板。電動滑板固定板的另一端固定設置有焊接模塊，焊槍外套設有焊槍角度調整塊，焊槍角度調整塊設置有焊縫檢測裝置。
在工作時，定位模塊實時獲取加工面狀態信息，并將其傳輸給行動模塊。行動模塊根據加工面狀態信息，控制機械臂的移動，使焊頭始終垂直于加工面。同時，焊接模塊負責焊接操作，通過焊槍角度調整塊和焊縫檢測裝置，保證焊接的準確性和穩定性。
實驗驗證：
為驗證自動跟蹤異型環縫焊接機器人的性能，本文進行了一系列實驗。首先，利用不同形狀的焊縫進行了焊接實驗，結果表明該機器人能夠準確地跟蹤焊縫，并實現高質量的焊接。其次，通過對比手工焊接和機器人焊接的結果，發現機器人焊接具有更高的焊接速度和更穩定的焊接質量。最后，對機器人焊接的參數進行了優化，進一步提升了焊接質量。
結論：
本文設計了一種自動跟蹤異型環縫焊接機器人，通過機械臂和滾輪架實現移動，并在機械臂末端設置了焊縫自動跟蹤系統。該機器人能夠?qū)崟r(shí)跟蹤加工面狀態，使焊頭始終垂直于加工面，從而顯著提升了自動化焊接加工的質量。實驗結果表明，該機器人具有較高的焊接速度和穩定性，適用于異型環縫焊接領域。
未來研究方向包括進一步提升機器人的自動跟蹤能力，改進焊接模塊的穩定性，以及探索機器人在其他焊接領域的應用。
